壓力變送器是工業實踐中最為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。壓力變送器是用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將壓力信號轉變成4～20mA DC信號輸出。

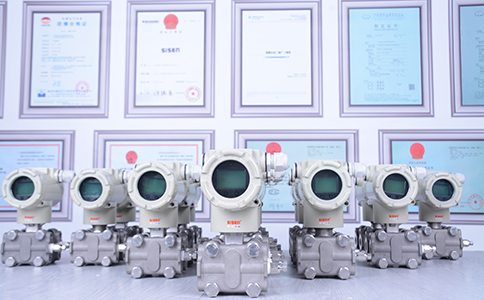

▲西森壓力變送器

壓力變送器的原理

   將水壓這種壓力的力學信號轉變成電流（4-20mA）這樣的電子信號壓力和電壓或電流大小成線性關系，一般是正比關系。所以，變送器輸出的電壓或電流隨壓力增大而增大由此得出一個壓力和電壓或電流的關系式壓力變送器的被測介質的兩種壓力通入高、低兩壓力室，低壓室壓力采用大氣壓或真空，作用在δ元（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。

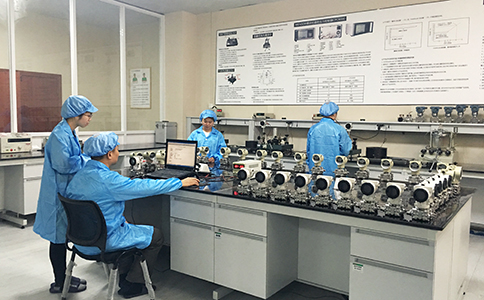

▲西森壓力變送器

壓力變送器的安裝

   變送器可以直接安裝在測量點處，可以安裝在墻上，或者使用安裝板(變送器附件)夾拼在管道上。

   變送器壓力容室上的導壓連接孔為螺紋孔，接頭上的導壓接孔為內錐管螺紋(或外螺紋)，根據需要可選擇。

   與引壓接頭錐管螺紋的過渡接頭。壓力變送器可以輕而易舉地從流程工藝管道上拆下，方法是擰下緊固接頭的兩個螺栓。轉動接頭，可以改變其接孔的中心距離。

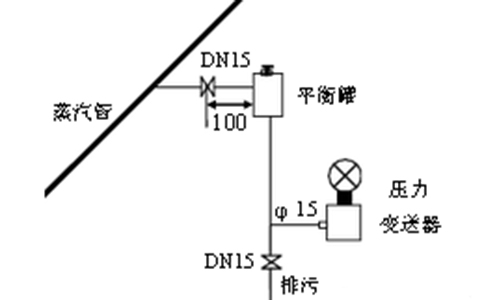

▲壓力變送器安裝圖

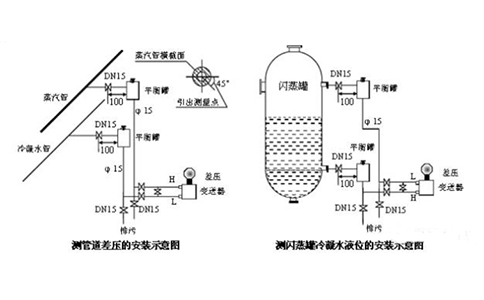

▲差壓變送器安裝圖

壓力和差壓變送器安裝說明

   取壓點處應保證有直管段，兩邊各大于5D(管道通經)；

   在蒸汽管道上取壓時，應在管道的側面安裝引壓管；

   平衡罐應安裝在引壓管的最高點處；

   排污管應在靠近變送器引壓管連接處安裝；

   取壓點與變送器的管道距離應大于1米；

   變送器的安裝位置應低于取壓點的位置。
